資料2-3a. 排気風量の計算方法

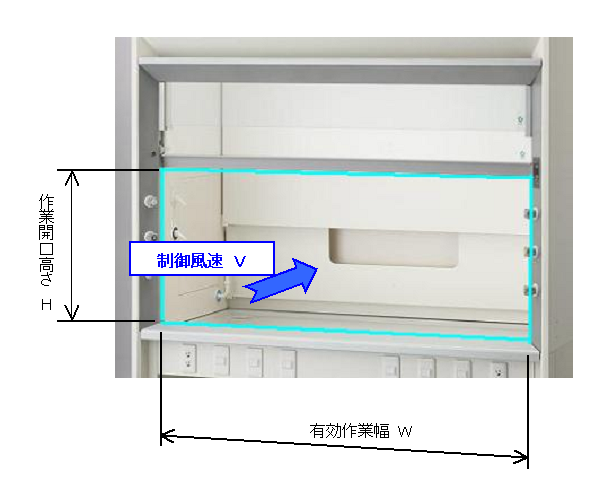

排気風量 Ｑ （m3/min） は、
Ｑ （m3/min）＝Ｖ （m/s）×Ｗ （ m/s）×Ｈ（m） ×６０（s/min）
・ Ｖ ：制御風速 （m/s） ・ Ｗ ：有効作業幅 （m/s） ・Ｈ ：作業開口高さ（m）
によって計算されますが、開口部のどこにおいても全く同じ風速を維持することは難しく、実際には開口部における風速には一定のばらつきが生じます。
（図2-3a.）にあるように、有機則や特化則では、制御風速は各測定点における最小値とされています。 つまり、開口部の各測定点のうち、最も低い風速値が有機則では0.4 m/s以上、特化則では0.5 m/s以上となるため、実際に必要な排気風量を算出するためには、一定の安全率 Ｓ を見ておく必要があります。
つまり、排気風量Ｑ （m3/min） は、実際には以下の式で計算する必要があります。
Ｑ （m3/min）＝Ｖ （m/s）×Ｗ （ m/s）×Ｈ（m） ×６０（s/min）×Ｓ（安全率）
安全率 Ｓ は、バッフル板等を有した適切に設計されたヒュームフードにおいては、一般的に １．２～１．３ が使用されています。 安全率はヒュームフードの構造や形状に大きく依存します。単なる排気ボックスでは更に大きな数値を見込む必要があります。
すなわち、安全率 Ｓ の数値が小さいほど、開口部における風速のばらつきが小さく均一性があり、無駄な排気を必要としないということになります。
各メーカーが発行しているカタログに記載されている排気風量値には、この安全率があらかじめ見込まれています。
